模拟技术中的铅酸蓄电池充电器 (十)

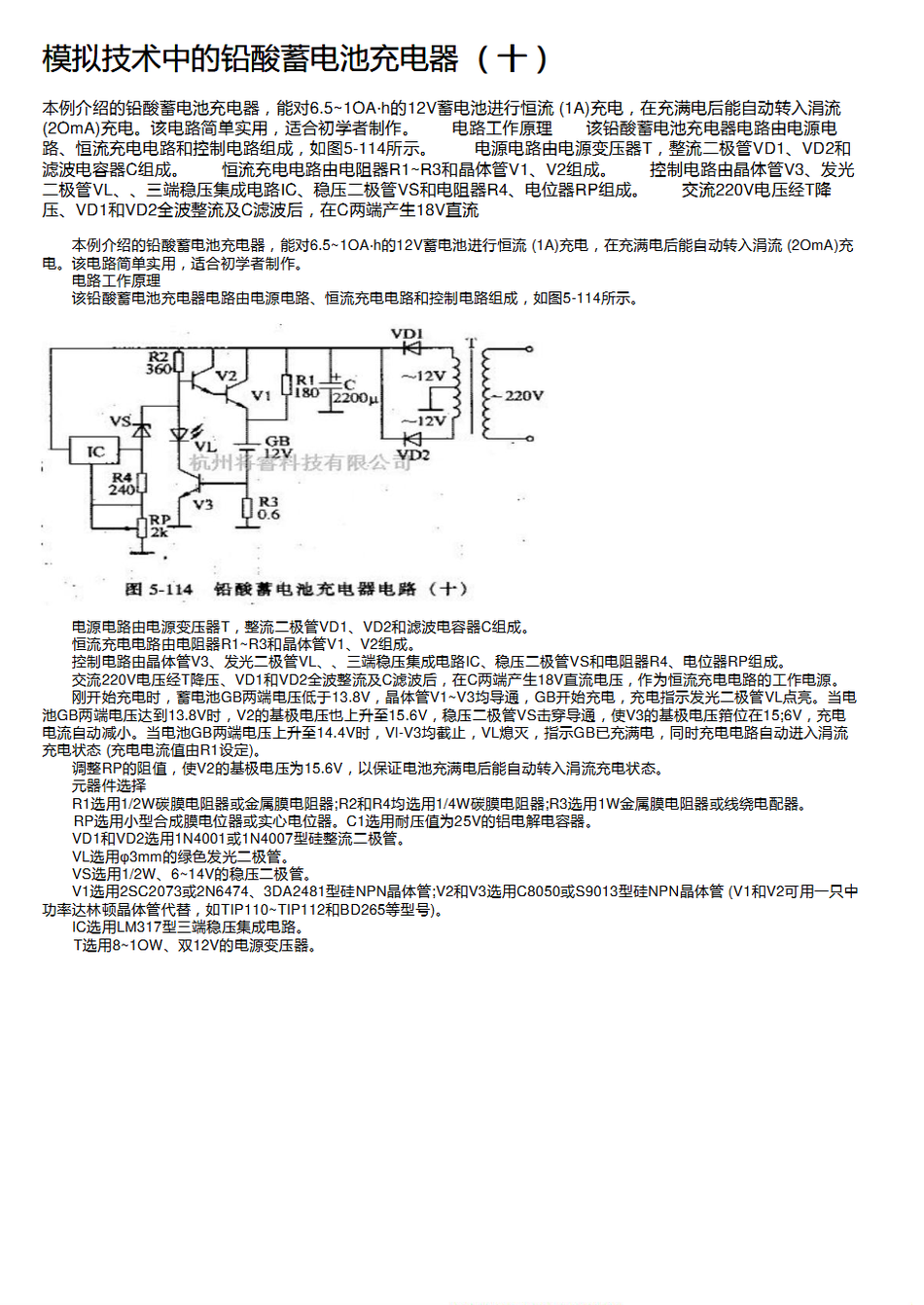

本例介绍的铅酸蓄电池充电器,能对6.5~1OA·h的12V蓄电池进行恒流 (1A)充电,在充满电后能自动转入涓流 (2OmA)充电。该电路简单实用,适合初学者制作。 电路工作原理 该铅酸蓄电池充电器电路由电源电路、恒流充电电路和控制电路组成,如图5-114所示。 电源电路由电源变压器T,整流二极管VD1、VD2和滤波电容器C组成。 恒流充电电路由电阻器R1~R3和晶体管V1、V2组成。 控制电路由晶体管V3、发光二极管VL、、三端稳压集成电路IC、稳压二极管VS和电阻器R4、电位器RP组成。 交流220V电压经T降压、VD1和VD2全波整流及C滤波后,在C两端产生18V直流
