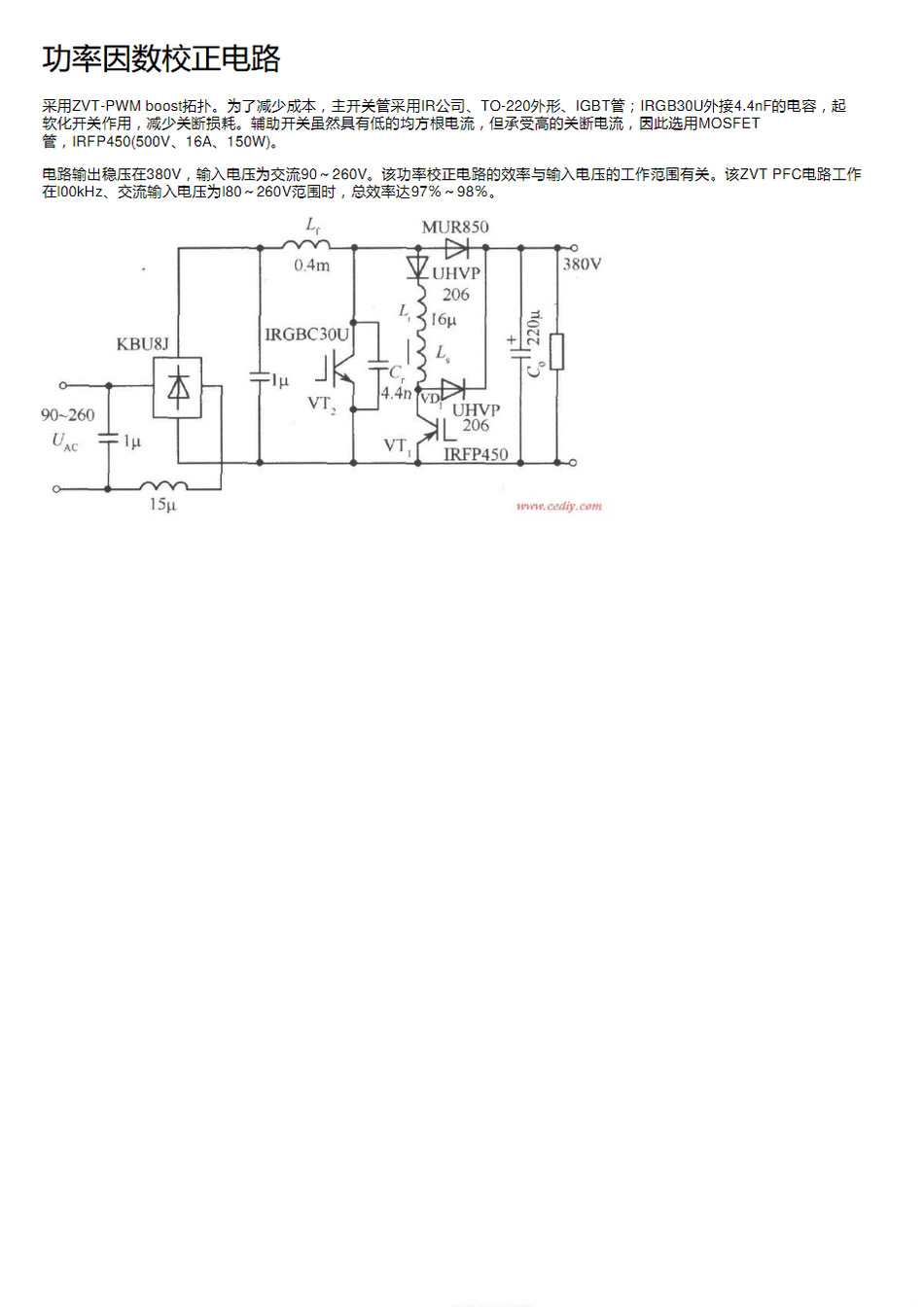

功率因数校正电路

采用ZVT-PWMboost拓扑。为了减少成本,主开关管采用IR公司、TO-220外形、IGBT管;IRGB30U外接4.4nF的电容,起软化开关作用,减少关断损耗。辅助开关虽然具有低的均方根电流,但承受高的关断电流,因此选用MOSFET管,IRFP450(500V、16A、150W)。电路输出稳压在380V,输入电压为交流90~260V。该功率校正电路的效率与输入电压的工作范围有关。该ZVTPFC电路工作在l00kHz、交流输入电压为l80~260V范围时,总效率达97%~98%。
