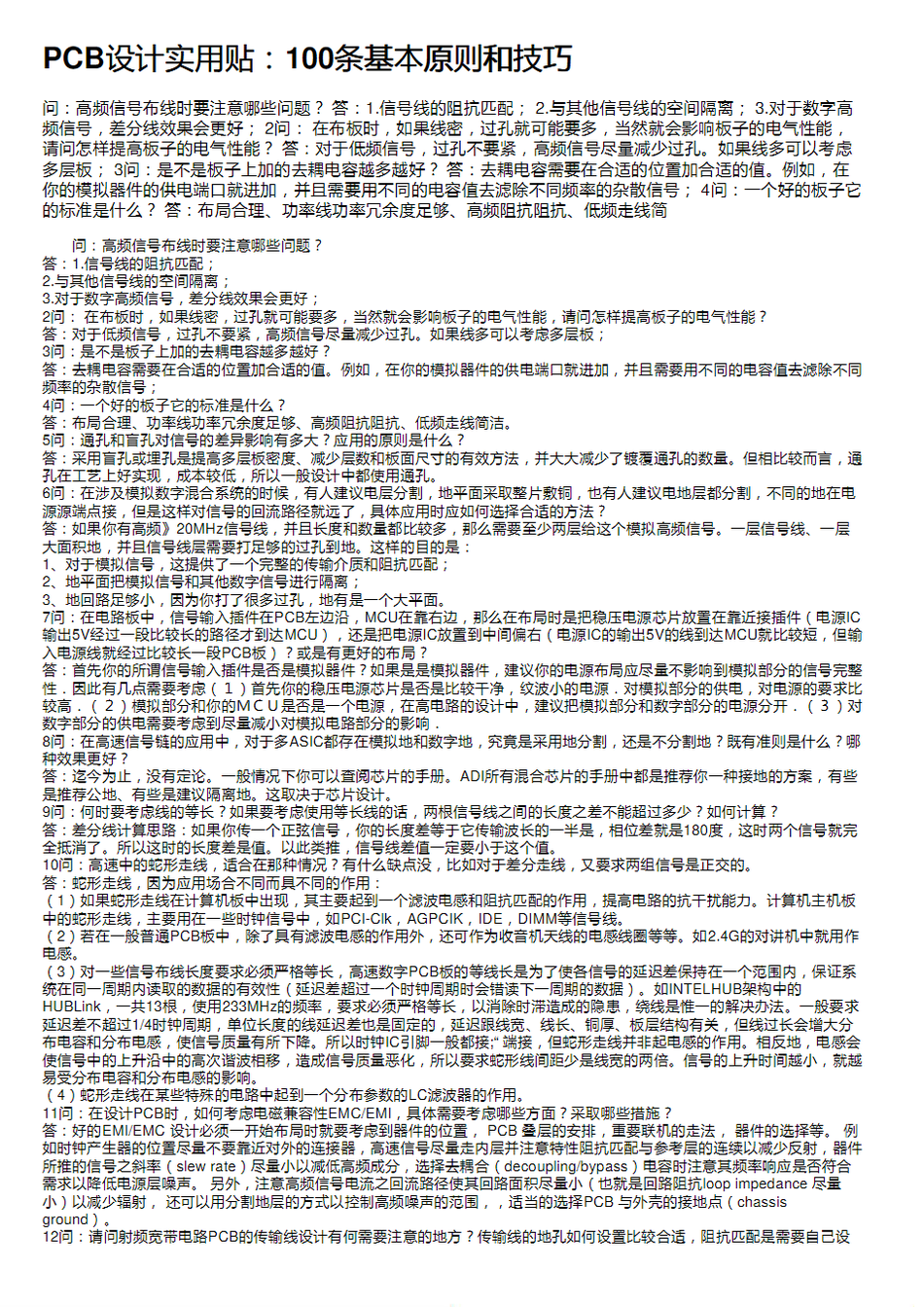

PCB设计实用贴:100条基本原则和技巧

viganter 3 0 PDF 2021-02-24 01:02:50

问:高频信号布线时要注意哪些问题? 答:1.信号线的阻抗匹配; 2.与其他信号线的空间隔离; 3.对于数字高频信号,差分线效果会更好; 2问: 在布板时,如果线密,过孔就可能要多,当然就会影响板子的电气性能,请问怎样提高板子的电气性能? 答:对于低频信号,过孔不要紧,高频信号尽量减少过孔。如果线多可以考虑多层板; 3问:是不是板子上加的去耦电容越多越好? 答:去耦电容需要在合适的位置加合适的值。例如,在你的模拟器件的供电端口就进加,并且需要用不同的电容值去滤除不同频率的杂散信号; 4问:一个好的板子它的标准是什么? 答:布局合理、功率线功率冗余度足够、高频阻抗阻抗、低频走线简
