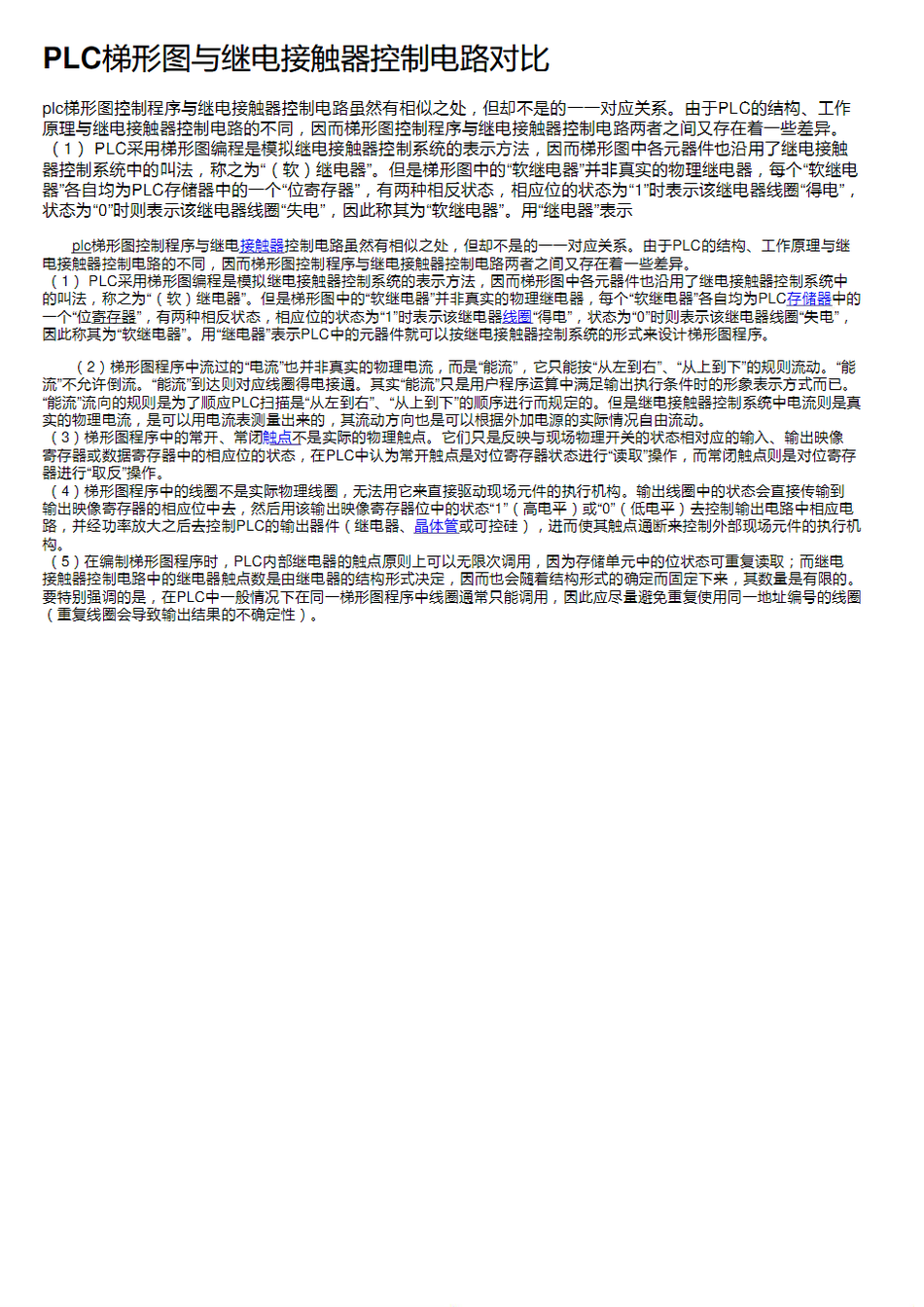

plc梯形图控制程序与继电接触器控制电路虽然有相似之处,但却不是的一一对应关系。由于PLC的结构、工作原理与继电接触器控制电路的不同,因而梯形图控制程序与继电接触器控制电路两者之间又存在着一些差异。 (1) PLC采用梯形图编程是模拟继电接触器控制系统的表示方法,因而梯形图中各元器件也沿用了继电接触器控制系统中的叫法,称之为“(软)继电器”。但是梯形图中的“软继电器”并非真实的物理继电器,每个“软继电器”各自均为PLC存储器中的一个“位寄存器”,有两种相反状态,相应位的状态为“1”时表示该继电器线圈“得电”,状态为“0”时则表示该继电器线圈“失电”,因此称其为“软继电器”。用“继电器”表示
