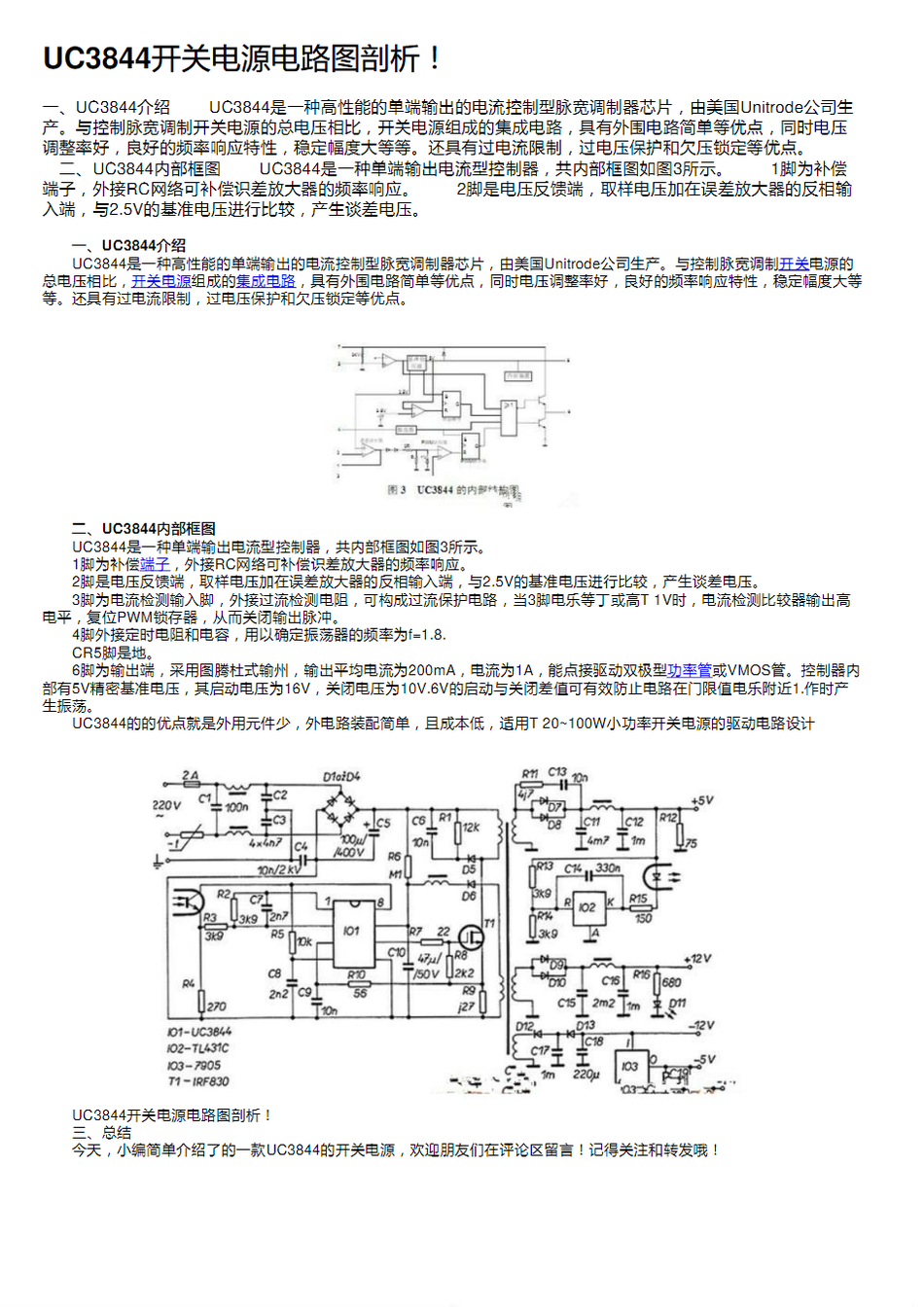

UC3844开关电源电路图剖析!

一、UC3844介绍 UC3844是一种高性能的单端输出的电流控制型脉宽调制器芯片,由美国Unitrode公司生产。与控制脉宽调制开关电源的总电压相比,开关电源组成的集成电路,具有外围电路简单等优点,同时电压调整率好,良好的频率响应特性,稳定幅度大等等。还具有过电流限制,过电压保护和欠压锁定等优点。 二、UC3844内部框图 UC3844是一种单端输出电流型控制器,共内部框图如图3所示。 1脚为补偿端子,外接RC网络可补偿识差放大器的频率响应。 2脚是电压反馈端,取样电压加在误差放大器的反相输入端,与2.5V的基准电压进行比较,产生谈差电压。
