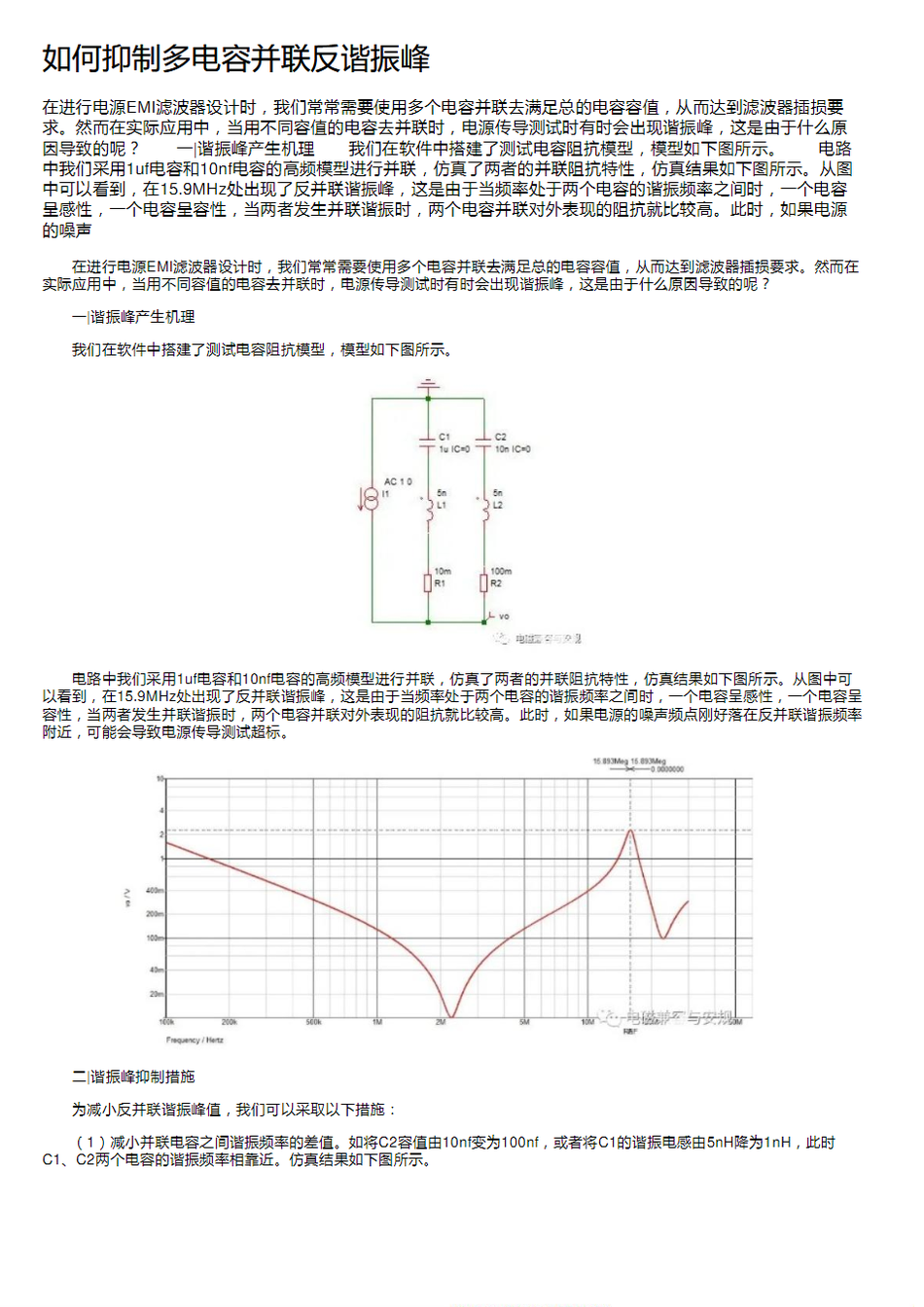

在进行电源EMI滤波器设计时,我们常常需要使用多个电容并联去满足总的电容容值,从而达到滤波器插损要求。然而在实际应用中,当用不同容值的电容去并联时,电源传导测试时有时会出现谐振峰,这是由于什么原因导致的呢? 一|谐振峰产生机理 我们在软件中搭建了测试电容阻抗模型,模型如下图所示。 电路中我们采用1uf电容和10nf电容的高频模型进行并联,仿真了两者的并联阻抗特性,仿真结果如下图所示。从图中可以看到,在15.9MHz处出现了反并联谐振峰,这是由于当频率处于两个电容的谐振频率之间时,一个电容呈感性,一个电容呈容性,当两者发生并联谐振时,两个电容并联对外表现的阻抗就比较高。此时,如果电源的噪声
